HCIP Datacom - 外部路由

• 除了内部通信外，企业还需要与外部网络进行通信，不同企业网路之间存在互相需求

外部路由计算过程

• Area 0中RTB的计算结果（ASBR所在区域）
• Area 1中RTD的计算结果（非ASBR所在区域）

序号	谁在发	用处	范围
1	All	自身拓扑、路由	本区域内
2	DR	本网段拓扑、路由	本区域内
3	ABR	区域间路由传递	OSPF（除本区域
4	ABR	寻找ASBR	OSPF
5	ASBR	外部路由	OSPF（除本区域

外部路由的类型

• E Type

Type	Cost
第一类外部路由 （External Type-1）	AS内部开销值+ AS外部开销值
第二类外部路由 （External Type-2）	AS外部开销值

次优外部路由的产生

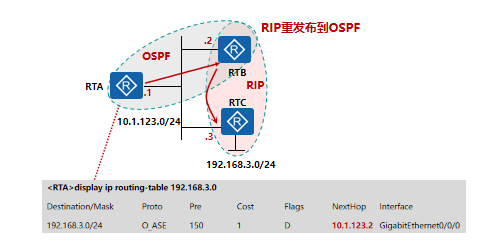

• 次优外部路由的产生原因
  • https://img-blog.csdnimg.cn/20210113202055626.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDMwOTkwNQ==,size_1,color_FFFFFF,t_70
  • RTA和RTB之间运行OSPF， RTB和RTC之间运行RIP， 把RIP导入到OSPF进程中（RTB通过RIP学到192.168.3.0网络，但是RTA学不到3.0网络的路由，所以只能通过注入RIP学到3.0网络） 通过导入A学到的3.0的网络下一跳是10.1.123.2，但是A和C也在同一个局域网中所以产生了次优路径，Forwarding Address解决次优问题

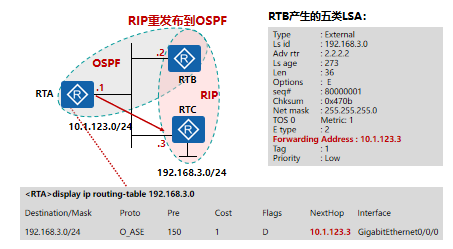

• 1、Forwarding Address(仅在Type-5 LSA中有)
  • 如果引入到OSPF中的外部路由的下一跳在一个OSPF路由域内，则在描述该外部路由的AS-External-LSA中，Forwarding Address是应当别设置为ASBR路由表中改路由的下一跳
  • 下一跳跟外部路由的接口在同一个网段
  • RTB:10.1.123.2， RTC:10.1.123.3
  • https://img-blog.csdnimg.cn/20210113202322515.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NDMwOTkwNQ==,size_1,color_FFFFFF,t_70
